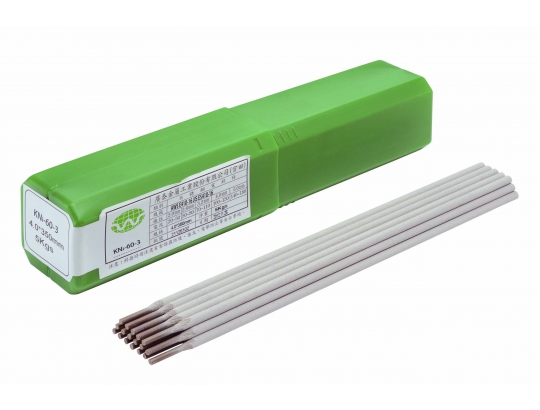

| 產品名稱：KNi-60-3 |
| 相當規格：ENiCrMo-3 |
  |
|
特性與用途 |
|
||||||||||||||||||
|
( 1 ) 為直流用電銲條，具有優異的銲接性及作業性。 ( 2 ) 具有耐腐蝕性優與高強度之特性，可應用溫度範圍從極低溫至540oC。 ( 3 ) 適用於銲接低溫用9%Ni高強度鋼、Inconel 601、625、718、Alloy 20、45ASTM與 B443、B444及B446鎳鉻鉬合金。 ( 4 ) 適合銲接化工製程設備及異材銲接時於碳鋼之覆面堆銲。 |
|
||||||||||||||||||
|
銲接姿勢 |
|
||||||||||||||||||
|
|
|
||||||||||||||||||
|
使用注意事項 |
|
||||||||||||||||||
|
( 1 ) 烘乾條件請參照電銲條與潛弧銲藥再乾燥條件。 ( 2 ) 其餘請參照鎳及鎳基合金銲接注意事項。 |
|
||||||||||||||||||
|
熔金化學成份之一例 (wt%) |
|
||||||||||||||||||
|
C |
Si |
Mn |
P |
S |
Fe |
Cr |
Mo |
Nb |
Ni |
||||||||||
|
0.07 |
0.32 |
0.78 |
0.009 |
0.008 |
5.40 |
20.80 |
8.90 |
3.52 |
59.60 |
||||||||||
|
熔金機械性能之一例： |
|
||||||||||||||||||
|
抗拉強度 N/mm2 |
降伏強度 N/mm2 |
延伸率 % |
衝擊值 |
||||||||||||||||
|
℃ |
J |
||||||||||||||||||
|
770 |
510 |
39 |
-196 |
60 |
|||||||||||||||
|
產品規格及適用電流極性 (DC+) |
|
||||||||||||||||||
|
線徑 (mm) |
2.6 |
3.2 |
4.0 |
4.8 |
|||||||||||||||
|
電流 (A) |
平銲 |
60~85 |
70~115 |
95~145 |
140~180 |
||||||||||||||
|
立/仰銲 |
55~85 |
65~110 |
85~135 |
- |
|||||||||||||||
