特性與用途 |
||||||||||||
( 1 ) 熔金為13%Mn的沃斯田鐵組織。 ( 2 ) 加工硬化性強,可應用於沖擊的磨耗場合,但對磨料磨耗無顯著扺抗作用。 ( 3 ) 適合土木、礦山、鐵路、鋼鐵易受重衝擊的磨耗機件之銲補及高錳鋼的埋孔填銲。 |

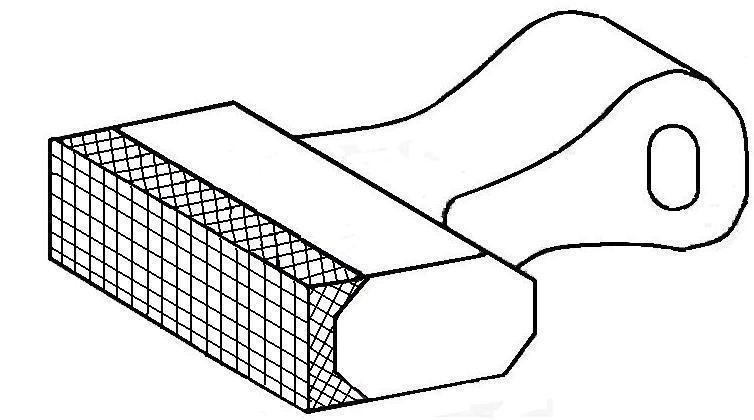

沖鎚 |
|||||||||||
銲接姿勢 |
||||||||||||
|
||||||||||||
使用注意事項 |
||||||||||||
( 1 ) 建議銲條需經300~350 oC烘乾1小時後使用。 ( 2 ) 層溫至260oC以上因碳化物析出而脆化,故應注意層溫控制,或採用跳銲法以防止局部脆化。 ( 3 ) 補銲高錳鋼時,需將工件的硬化層去除,裂紋處應以開槽銲條切成斜口,以KS-309補銲,再以KH-13M做堆銲。 |
||||||||||||
熔金化學成份之一例 (wt%) |
||||||||||||
C |
Si |
Mn |
P |
S |
||||||||
0.65 |
0.35 |
13.00 |
0.018 |
0.009 |
||||||||
熔金硬度值之一例: |
||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
|||||||||
層間溫度≦150oC |
195 |
10 |
28 |
|||||||||
加工硬化後 |
510 |
50 |
66 |
|||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
|||||||||||
線徑(mm) |
3.2 |
4.0 |
5.0 |
|||||||||
電流 (A) |
90~140 |
140~190 |
190~250 |
