特性與用途 |
|||||||||||||
( 1 ) 熔金為初析碳化鉻與其共晶組織。 ( 2 ) 具有最佳耐高溫、砂土磨耗性能及腐蝕環境中之耐磨耗性。 ( 3 ) 工作溫度可逹650oC,可交直流兩用,電弧穩定,銲渣量少。 ( 4 ) 銲接時,易於再起弧,容易形成半球形熔金。 ( 5 ) 適合糖廠的榨汁滾輪現場銲補,尤其不怕母材表面沾黏濕糖汁。 |

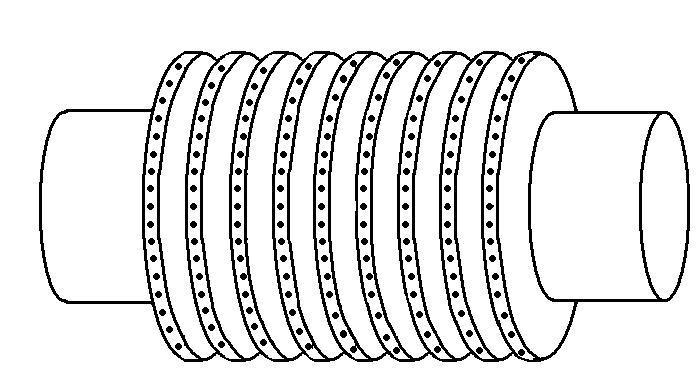

榨汁滾輪 |
||||||||||||
銲接姿勢 |
|||||||||||||
|
|||||||||||||
使用注意事項 |
|||||||||||||
( 1 ) 建議銲條需經300~350 oC烘乾30-60分鐘後使用。 ( 2 ) 建議工件需施行250 oC以上預熱及600℃後熱處理。 ( 3 ) 避免多層銲接時銲覆層剝落,施銲時宜以交叉空心格狀編織方式為佳。 |
|||||||||||||
熔金化學成份之一例 (wt%) |
|||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
||||||||
3.60 |
4.20 |
1.20 |
0.020 |
0.009 |
22.00 |
||||||||
熔金硬度值之一例: |
|||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
||||||||||
層間溫度≦150oC |
1010 |
67 |
93 |
||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
||||||||||||
線徑(mm) |
3.2 |
4.0 |
5.0 |
||||||||||
電流 (A) |
90~140 |
140~190 |
190~250 |
