特性與用途 |
|||||||||||||||||||
( 1 ) 熔金為30%Cr-5%Mn的碳化鉻與其共晶組織。 ( 2 ) 硬度高,高溫磨耗性好。 ( 3 ) 銲接時再引弧性佳,幾乎無銲渣,銲道美觀。 ( 4 ) 適合燒結礦擋板、燒結礦粉碎齒及礦石場篩器銲接。 |

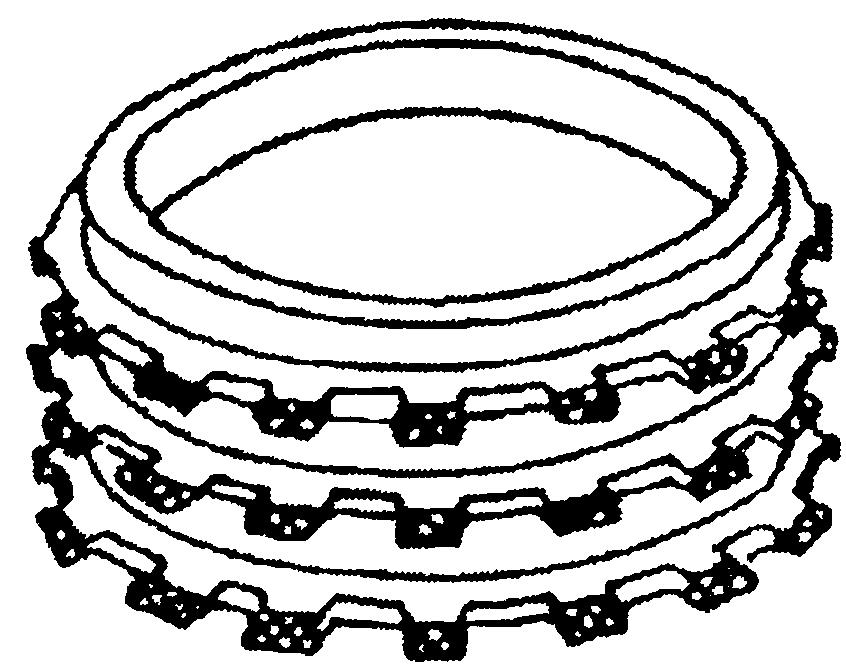

粉碎輪 |
||||||||||||||||||
銲接姿勢 |
|||||||||||||||||||
|
|||||||||||||||||||
使用注意事項 |
|||||||||||||||||||
( 1 ) 建議銲條需經300~350oC烘乾1小時後使用。 ( 2 ) 建議工件需施行250 oC以上預熱及600℃後熱處理。 ( 3 ) 銲覆層不超過2或3層為宜。 |
|||||||||||||||||||
熔金化學成份之一例 (wt%) |
|||||||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
||||||||||||||
3.60 |
0.78 |
5.38 |
0.022 |
0.011 |
30.01 |
||||||||||||||
熔金硬度值之一例: |
|||||||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
||||||||||||||||
層間溫度≦150oC |
630 |
57 |
77 |
||||||||||||||||
連續堆銲 |
610 |
56 |
74 |
||||||||||||||||
溫度(oC) |
200 |
300 |
400 |
500 |
600 |
700 |
|||||||||||||
高溫硬度(HV) |
620 |
450 |
400 |
300 |
200 |
100 |
|||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
||||||||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
||||||||||||||||
電流 (A) |
90~140 |
140~190 |
190~250 |
