| 產品名稱：KH-CR25 |
| 相當規格：DFCrA-600-S |
  |
|
特性與用途 |
|||||||||||
|
( 1 ) 熔金為含25%Cr碳化鉻與其共晶組織。 ( 2 ) 硬度高，高溫磨耗性好。銲後有應力釋放裂紋，耐衝擊性較差。 ( 3 ) 適合泵筒、噴砂機、粉碎機及篩器等之修補。 |

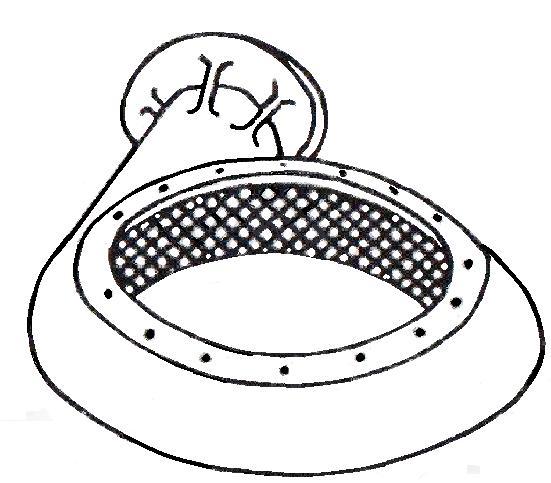

泵浦內襯 |
||||||||||
|
銲接姿勢 |
|||||||||||
|
|
|||||||||||
|
使用注意事項 |
|||||||||||
|
( 1 ) 建議銲條需經300~350℃烘乾1小時後使用。 ( 2 ) 建議工件需施行250℃以上預熱及600℃後熱處理。 |
|||||||||||
|
熔金化學成份之一例 (wt%) |
|||||||||||
|
C |
Si |
Mn |
P |
S |
Cr |
||||||
|
3.95 |
1.07 |
2.65 |
0.023 |
0.007 |
25.25 |
||||||
|
熔金硬度值之一例： |
|||||||||||
|
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
||||||||
|
層間溫度≦100℃ |
660 |
58 |
79 |
||||||||
|
連續堆銲 |
630 |
56 |
77 |
||||||||
|
溫度(℃) |
200 |
300 |
400 |
500 |
600 |
700 |
|||||
|
高溫硬度(HV) |
640 |
460 |
400 |
300 |
180 |
100 |
|||||
|
產品規格及適用電流範圍 (AC或DC+) |
|||||||||||
|
線徑 (mm) |
3.2 |
4.0 |
5.0 |
||||||||
|
電流 (A) |
90~140 |
140~190 |
190~250 |
||||||||
