特性與用途 |
|||||||||||||||||
( 1 ) 熔金為Mo系高速工具鋼組織,可耐工作溫度至550℃。 ( 2 ) 銲接時,再引弧性佳,銲渣剝離性優良,銲道美觀。 ( 3 ) 適合車刀刃與熱沖模等之銲補。 |

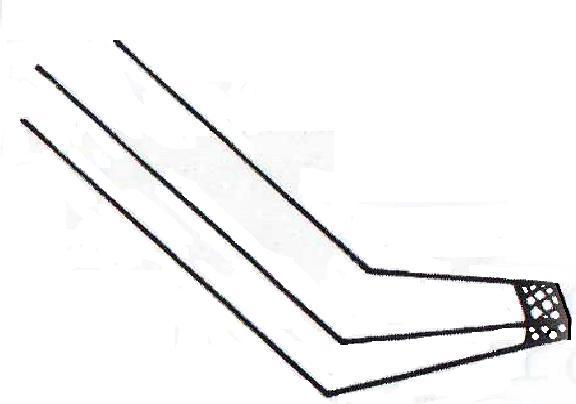

切削刀 |
||||||||||||||||
銲接姿勢 |
|||||||||||||||||
|
|||||||||||||||||
使用注意事項 |
|||||||||||||||||
( 1 ) 建議銲條需經300~350oC烘乾1小時後使用。 ( 2 ) 建議工件需施行300oC以上的預熱且銲接後徐冷。 ( 3 ) 建議施行銲後熱處理: 淬火…..1200~1250℃油淬; 回火…..540~570℃空冷。 ( 4 ) 銲後硬度很高,只能用砂輪整型,施以調質熱處理可得極安定的硬度與韌性。 |
|||||||||||||||||
熔金化學成份之一例 (wt%) |
|||||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
Mo |
V |
W |
|||||||||
1.05 |
1.05 |
0.21 |
0.011 |
0.009 |
4.56 |
9.15 |
1.82 |
4.21 |
|||||||||
熔金硬度值之一例: |
|||||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
||||||||||||||
層間溫度≦150oC |
743 |
62 |
84 |
||||||||||||||
連續堆銲 |
682 |
59 |
80 |
||||||||||||||
銲後熱處理 |
783 |
63 |
87 |
||||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
||||||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
6.0 |
|||||||||||||
電流 (A) |
80~120 |
120~170 |
160~210 |
200~280 |
