特性與用途 |
||||||||||||||||
( 1 ) 熔金為碳化物和硼化物析出的硬麻田散鐵組織。 ( 2 ) 為氫系被覆,適於單層銲接,即可得高硬度耐磨層,耐衝擊性稍差,無法機械切削。 ( 3 ) 適合激烈沙土磨耗部位,如土木建設機械的堆銲再生及疏浚機械之鏟斗吸砂泵等。 |

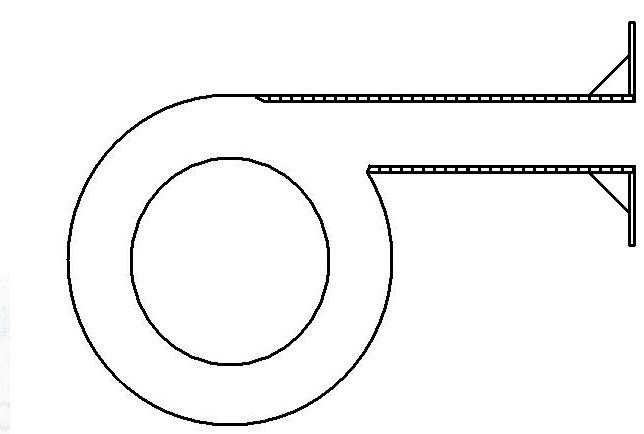

浚渫泵浦出口 |
|||||||||||||||
銲接姿勢 |
||||||||||||||||
|
||||||||||||||||
使用注意事項 |
||||||||||||||||
( 1 ) 建議銲條需經300~350oC烘乾1小時後使用。 ( 2 ) 建議工件需施行200 oC以上預熱及600oC後熱處理。 ( 3 ) 多層堆銲及硬化性高的母材,宜採用高張力鋼低氫系電銲條先做底層打底銲接。 |
||||||||||||||||
熔金化學成份之一例 (wt%) |
||||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
Mo |
B |
|||||||||
0.90 |
1.28 |
0.80 |
0.018 |
0.011 |
7.00 |
1.20 |
0.50 |
|||||||||
熔金硬度值之一例: |
||||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
|||||||||||||
層間溫度≦100oC |
720 |
61 |
83 |
|||||||||||||
連續堆銲 |
680 |
59 |
80 |
|||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
|||||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
6.0 |
||||||||||||
電流 (A) |
80~120 |
120~170 |
160~210 |
200~280 |
