特性與用途 |
||||||||||||||||||
( 1 ) 熔金為麻田散鐵組織。 ( 2 ) 低氫系被覆,可耐中度衝擊與高磨耗,無法機械切削。 ( 3 ) 適合各種螺旋式輸送機、堆土機及切刀等零件之銲補。 |

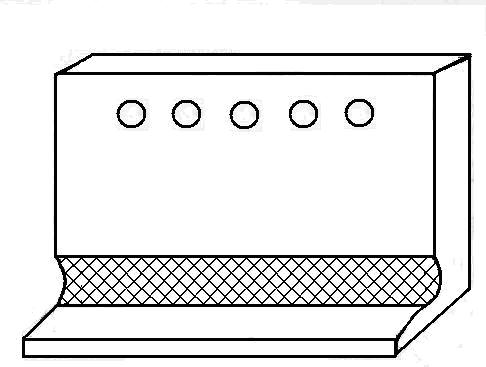

堆土板 |
|||||||||||||||||
銲接姿勢 |
||||||||||||||||||
|
||||||||||||||||||
使用注意事項 |
||||||||||||||||||
( 1 ) 建議銲條需經300~350oC烘乾1小時後使用。 ( 2 ) 工件上的污物或水氣應除淨,電弧宜短。 ( 3 ) 需先預熱,層間溫度200oC以上,多層堆銲處可先以高張力鋼低氫系銲條打底。 |
||||||||||||||||||
熔金化學成份之一例 (wt%) |
||||||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
Ni |
||||||||||||
0.70 |
1.00 |
1.00 |
0.019 |
0.008 |
6.50 |
1.35 |
||||||||||||
熔金硬度值之一例: |
||||||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
|||||||||||||||
層間溫度≦ |
660 |
58 |
79 |
|||||||||||||||
連續堆銲 |
630 |
57 |
75 |
|||||||||||||||
溫度(oC) |
200 |
300 |
400 |
500 |
600 |
700 |
||||||||||||
高溫硬度(HV) |
530 |
490 |
440 |
430 |
200 |
100 |
||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
|||||||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
6.0 |
||||||||||||||
電流 (A) |
80~120 |
120~170 |
160~210 |
200~280 |
