特性與用途 |
||||||||||||||||
( 1 ) 熔金為13%Cr麻田散鐵組織。 ( 2 ) 硬度穩定,耐蝕及耐酸性佳。 ( 2 ) 含有Ni、Mo等元素,使抗熱疲勞及龜裂性比KH-50更好。高溫時耐磨耗性極佳。 ( 3 ) 適合模具、鋼輪、攪拌葉片及熱壓滾輪等工件之修補。 |
|
|||||||||||||||

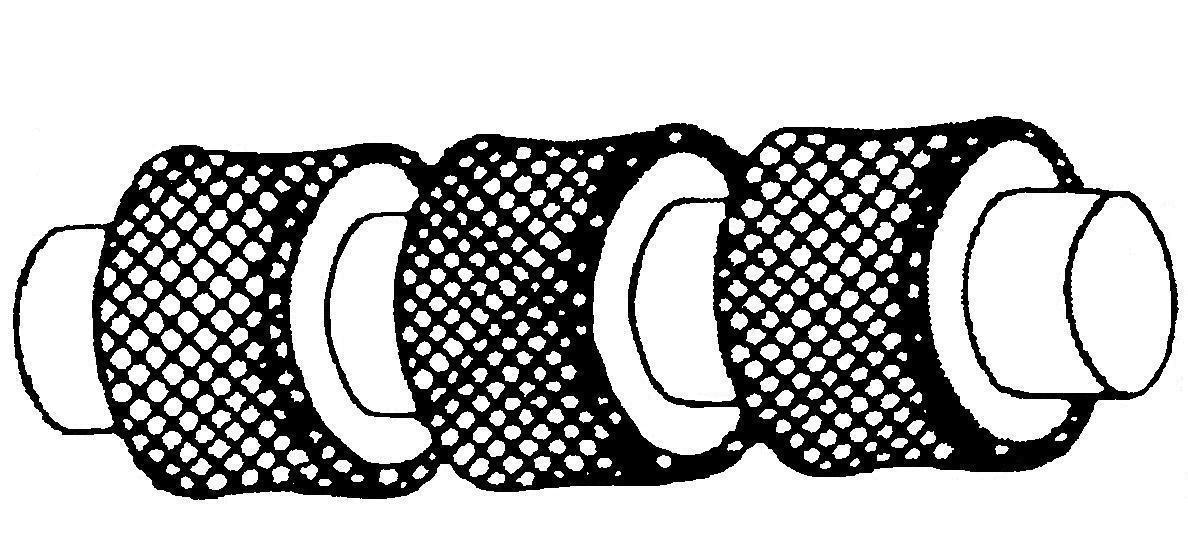

熱壓滾輪 |
||||||||||||||||
銲接姿勢 |
||||||||||||||||
|
||||||||||||||||
使用注意事項 |
||||||||||||||||
( 1 ) 建議銲條需經200~250oC烘乾1小時後使用。 ( 2 ) 工件上的污物或水氣應先除淨。 ( 3 ) 對於低合金鋼或中高碳鋼修補銲接應先將母材預熱至150oC以上。 |
||||||||||||||||
熔金化學成份之一例 (wt%) |
||||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
|||||||||
0.18 |
0.23 |
0.70 |
0.018 |
0.006 |
13.10 |
1.21 |
1.28 |
|||||||||
熔金硬度值之一例: |
||||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
|||||||||||||
層間溫度≦150oC |
530 |
51 |
69 |
|||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
|||||||||||||||
線徑(mm) |
3.2 |
4.0 |
5.0 |
6.0 |
||||||||||||
電流 (A) |
80~120 |
120~170 |
160~210 |
200~280 |
