特性與用途 |
||||||||||||||
( 1 ) 熔金為麻田散鐵組織,機械切削加工困難。 ( 2 ) 低氫系被覆,抗龜裂性佳,可耐衝擊及中度磨耗。 ( 3 ) 適合補銲開山機械轉輪、推土機、碎石機、碎石板、連結環、鏈斗、覆帶、泵筒、車軸及刀片等金屬接觸面間磨耗。 |

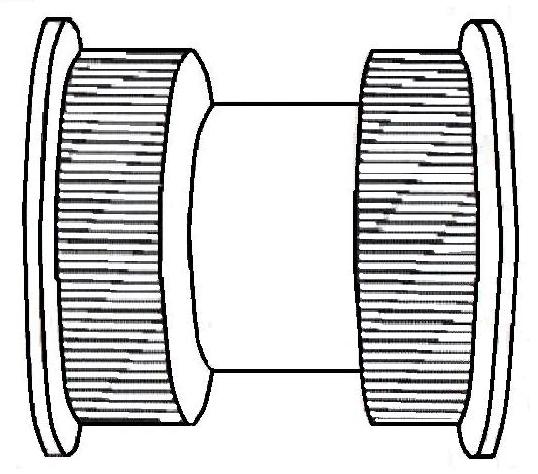

驅動輪 |
|||||||||||||
銲接姿勢 |
||||||||||||||
|
||||||||||||||
使用注意事項 |
||||||||||||||
( 1 ) 建議銲條需經300~350oC烘乾1小時後使用。 ( 2 ) 工件上的污物或水氣應先除淨,電弧宜短,為避免發生氣孔,起弧時用前進後退法。 ( 3 ) 工件預熱及層間溫度150oC以上,需多層堆銲可先以高張力鋼低氫系銲條打底。 |
||||||||||||||
熔金化學成份之一例 (wt%) |
||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
|||||||||
0.32 |
0.35 |
1.30 |
0.022 |
0.009 |
2.60 |
|||||||||
熔金硬度值之一例: |
||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
|||||||||||
層間溫度≦150oC |
450 |
45 |
60 |
|||||||||||
連續堆銲 |
400 |
40 |
55 |
|||||||||||
600℃回火 |
350 |
35 |
48 |
|||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
|||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
6.0 |
||||||||||
電流 (A) |
80~120 |
120~170 |
160~210 |
200~280 |
