KT Group Members

特性與用途

( 1 ) 熔金為麻田散鐵組織，尚能被機械切削加工。

( 2) 低氫系被覆，抗龜裂性佳，可耐衝擊及中度磨耗。

( 3 ) 適合補銲開山、堆土及碎石機等重負荷的接觸面，如傳動齒輪、惰輪、滑輪、履帶、碎石輥輪、泥斗、鏈條及車軸等零件。

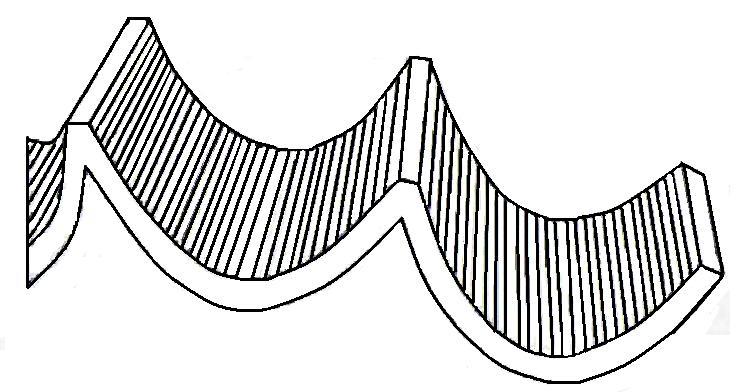

履帶大鏈輪局部圖

銲接姿勢

使用注意事項

( 1 ) 建議銲條需經300~350^oC烘乾1小時後使用。

( 2 ) 工件上的污物或水氣應先除淨，電弧宜短。

( 3 ) 為避免發生氣孔，起弧時用後退前進法，收弧時稍停留或往回5mm再提起。

熔金化學成份之一例 (wt%)

C

Si

Mn

P

S

Cr

0.20

0.45

1.25

0.018

0.008

2.20

熔金硬度值之一例：

條件

Vicker’s硬度(HV)

Rockwell’s硬度(HRC)

Shore’s硬度 (HS)

層間溫度≦150^oC

430

43

58

連續堆銲

380

38

52

900℃水淬

450

45

61

產品規格及適用電流範圍 (AC或DC+)

線徑(mm)

3.2

4.0

5.0

6.0

電流 (A)

70~120

100~170

160~220

200~280
