特性與用途 |
|||||||||||||||
( 1 ) 熔金為波來鐵組織,機械切削加工容易。 ( 2 ) 銲接時,再引弧性佳,銲渣剝離性優良,銲道美觀。 ( 3 ) 硬度穩定,適用於金屬間輕磨耗。 ( 4 ) 適合銲補鏈輪、轉輪、軸心及齒輪等銲接。 |

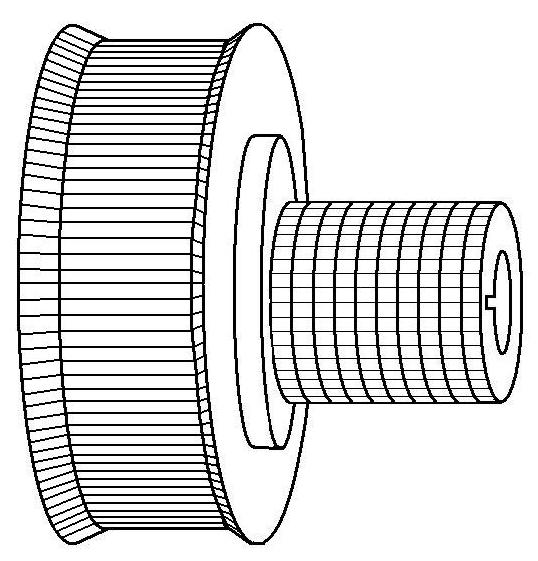

轉輪及軸心 |
||||||||||||||
銲接姿勢 |
|||||||||||||||
|
|||||||||||||||
使用注意事項 |
|||||||||||||||
( 1 ) 建議銲條需經70~100oC烘乾1小時後使用。 ( 2 ) 工件上的污物或水氣應先除淨,以免發生氣孔。 ( 3 ) 對於低合金鋼或高碳鋼等的多層銲,宜先將母材預熱150oC以上。 ( 4 ) 當補銲狹窄溝槽處,容易發生夾渣,請注意銲接參數及作業技巧。 |
|||||||||||||||
熔金化學成份之一例 (wt%) |
|||||||||||||||
C |
Si |
Mn |
P |
S |
Cr |
||||||||||
0.15 |
0.50 |
0.58 |
0.021 |
0.011 |
1.25 |
||||||||||
熔金硬度值之一例: |
|||||||||||||||
條件 |
Vicker’s硬度(HV) |
Rockwell’s硬度(HRC) |
Shore’s硬度 (HS) |
||||||||||||
層間溫度<150oC |
260 |
24 |
37 |
||||||||||||
連續堆銲 |
220 |
16 |
33 |
||||||||||||
產品規格及適用電流範圍 (AC或DC+) |
|
||||||||||||||
線徑(mm) |
2.0 |
2.6 |
3.2 |
4.0 |
5.0 |
||||||||||
電流 (A) |
35~55 |
50~85 |
80~120 |
100~150 |
140~200 |
