特性與用途 |
|
||||||||||||
( 1 ) 為軟鋼用的高纖維素系直流用銲條。 ( 2 ) 射線檢測優異、打底銲操作性佳。 ( 3 ) 熔渣凝固快、銲渣量少、脫渣性佳、高穿透力。 ( 4 ) 適用於有鐵銹、油污或鍍鋅工件的銲接,不易有氣孔及夾渣缺陷。 ( 5 ) 適合難以施銲的位置,如高壓管路、船舶、油槽、鍋爐內及窄縫等銲接。 |
|
||||||||||||

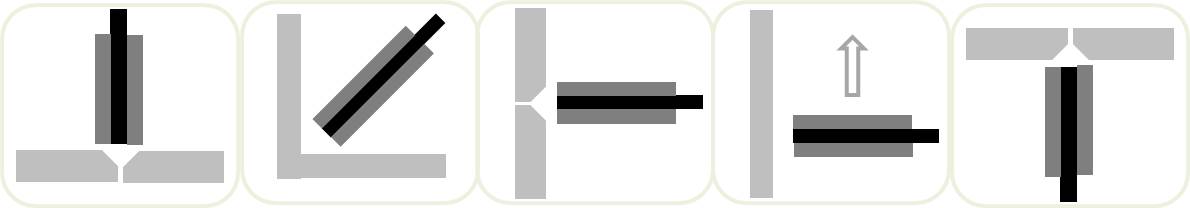

銲接姿勢 |
|
||||||||||||
|
|
||||||||||||
使用注意事項 |
|
||||||||||||
請參閱電銲條使用注意事項。 |
|
||||||||||||
熔金化學成份之一例 (wt%) |
|
||||||||||||
C |
Si |
Mn |
P |
S |
|
||||||||
0.09 |
0.17 |
0.29 |
0.020 |
0.005 |
|
||||||||
熔金機械性能之一例: |
|
||||||||||||
抗拉強度 N/mm2 |
降伏強度 N/mm2 |
延伸率 % |
衝擊值 |
|
|||||||||
℃ |
J |
|
|||||||||||
471 |
393 |
26 |
0 |
85 |
|
||||||||
-20 |
50 |
|
|||||||||||
產品規格及適用電流範圍(DC+) |
|
||||||||||||
線徑 (mm) |
3.2 |
4.0 |
5.0 |
||||||||||
電流 (A) |
平銲/平角銲 |
70~110 |
80~140 |
160~210 |
|||||||||
立銲/仰銲 |
60~90 |
80~110 |
- |
