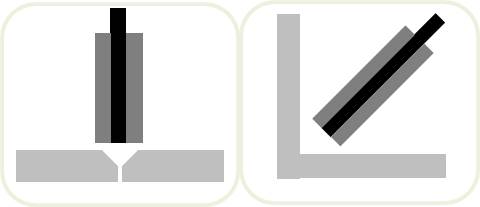

Welding position
|
|||||||||||||
Flat (1G) , Horizontal-Fillet (2F)
|
|||||||||||||
TypicalChemical Composition of Weld Metal (wt. %)
|
|||||||||||||
C
|
Si
|
Mn
|
P
|
S
|
|||||||||
0.080
|
0.53
|
1.30
|
0.020
|
0.013
|
|||||||||
TypicalMechanical Properties of Weld Metal
|
|||||||||||||
Tensile Strength
N/mm2(kgf/mm2)
|
Yield Strength
N/mm2(kgf/mm2)
|
Elongation
%
|
Charpy V-Notch
|
||||||||||
°C
|
J (kgf -m)
|
||||||||||||
560(57.1)
|
470(47.9)
|
27
|
-18
|
—
|
|||||||||
-20
|
58(5.9)
|
||||||||||||
Size and SuggestedOperating Range (DC+)
|
|||||||||||||
Diameter (mm)
|
1.2
|
1.4
|
1.6
|
||||||||||
Amp
|
F
|
120~300
|
150~400
|
180~450
|
|||||||||
H-fillet
|
120~300
|
150~350
|
180~400
|
